01

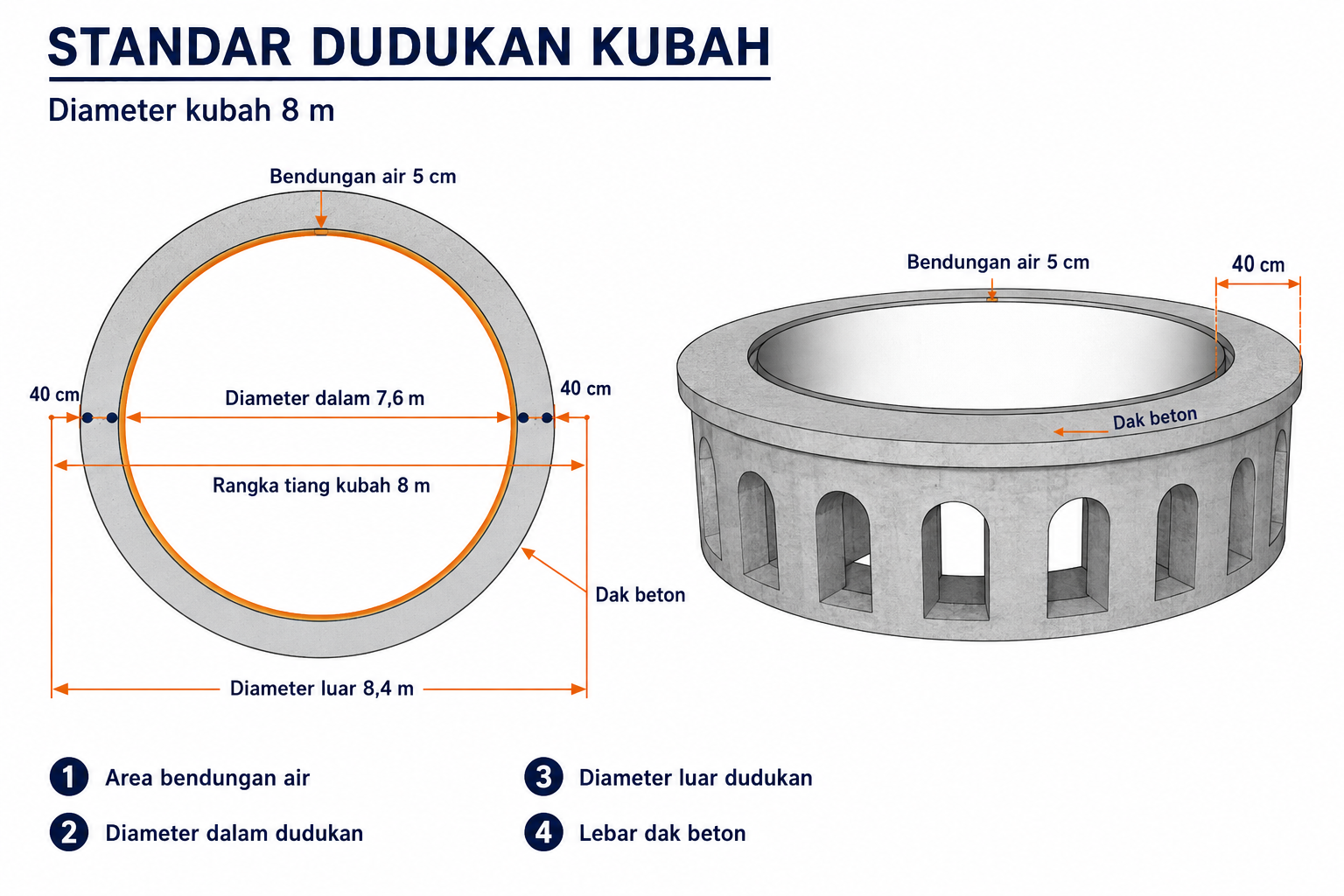

Standar Dudukan Kubah 8 Meter
Contoh ukuran diameter dalam, diameter luar, lebar dak beton, dan area bendungan air pada dudukan kubah.
Ukuran pada gambar adalah contoh. Ukuran final mengikuti hasil survei lokasi.
Buka gambar penuh ↗Referensi teknis PakarKubah
Konstruksi Kubah Masjid: Rangka, Dudukan, dan Waterproofing
Konstruksi kubah yang baik dimulai dari ukuran dudukan yang tepat, rangka yang sesuai, dan sambungan yang dirancang untuk mencegah kebocoran.
Dudukan diukur langsung
Diameter kerja mengikuti kondisi dak dan struktur bangunan di lokasi.
01Rangka dibuat sesuai desain
Susunan rangka menyesuaikan ukuran, bentuk kubah, dan material yang dipilih.
02Sambungan dibuat kedap air
Waterproofing, tanggul, dan bendungan air direncanakan sebagai satu sistem.
03Gambar teknis kubah
Detail Rangka dan Dudukan Kubah
Tiga gambar berikut menunjukkan bagian yang diperiksa saat survei dan disesuaikan sebelum proses fabrikasi.
02

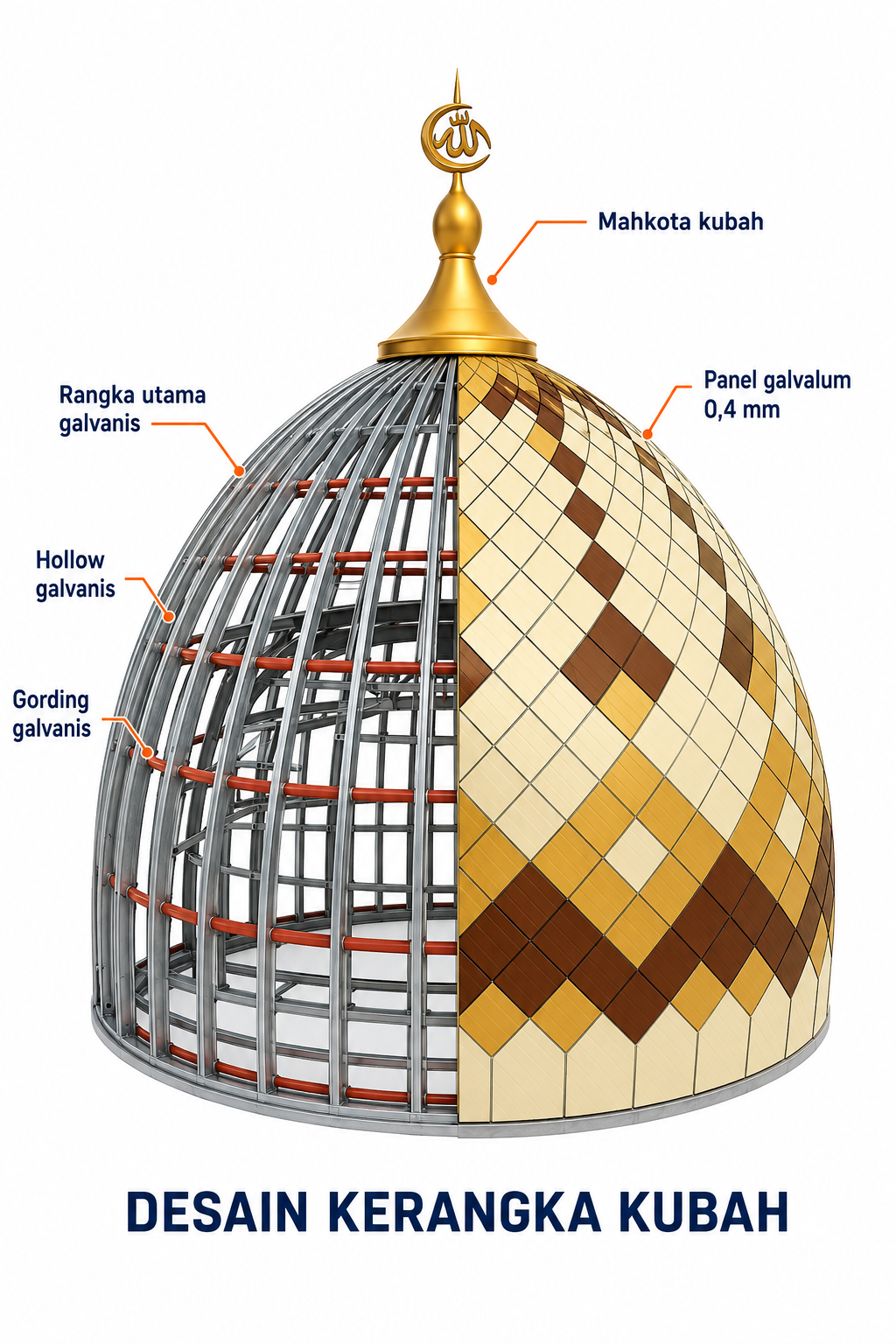

Desain Rangka Kubah
Potongan kubah yang menunjukkan posisi rangka utama, hollow, gording, mahkota, dan panel penutup.
Susunan rangka disesuaikan dengan diameter, bentuk kubah, dan material panel.
Buka gambar penuh ↗
03

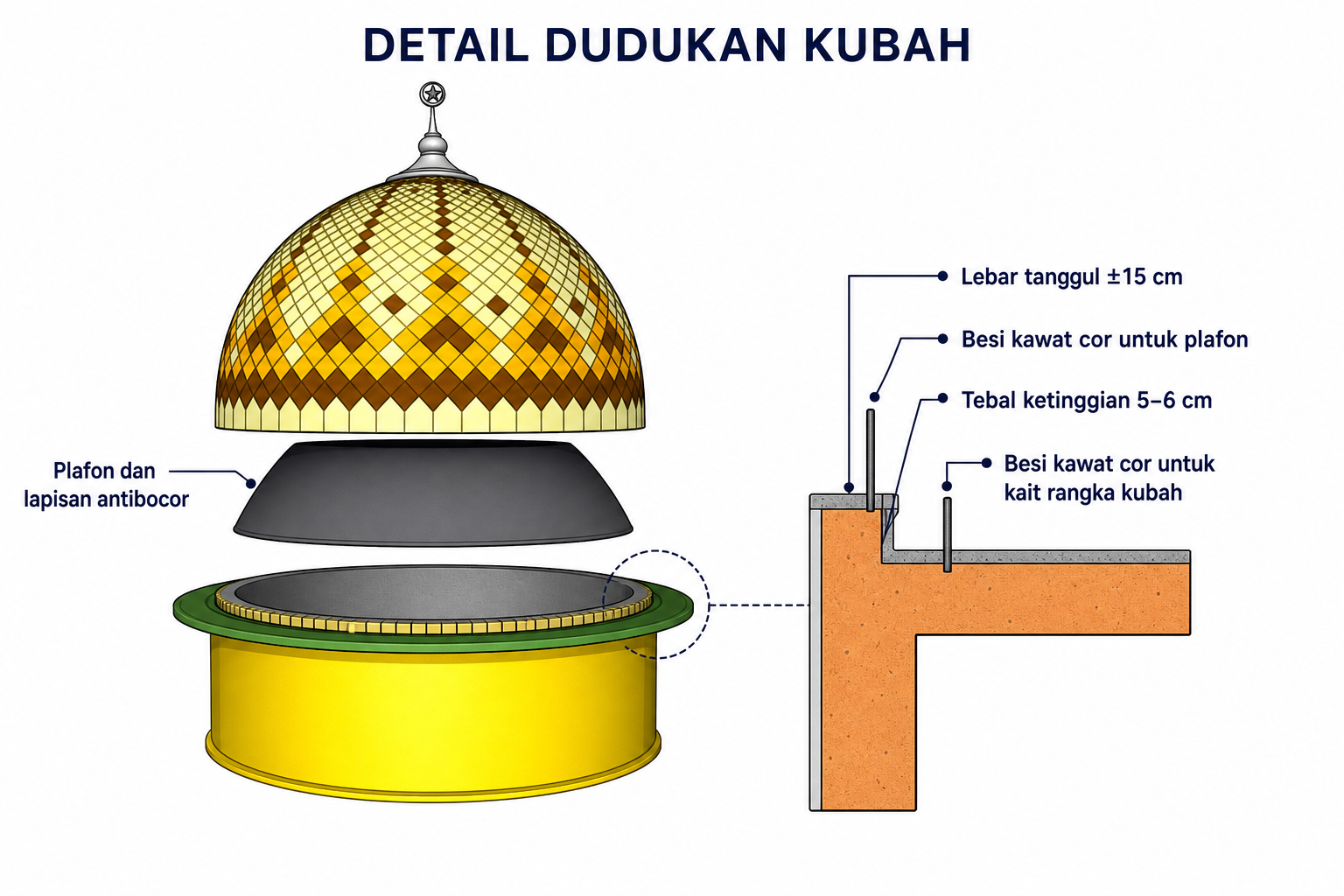

Detail Tanggul dan Dudukan
Detail pertemuan kubah dengan dak beton, termasuk plafon, lapisan antibocor, tanggul, dan kawat pengikat.
Detail sambungan membantu mengarahkan air dan menjaga area dudukan tetap rapi.
Buka gambar penuh ↗Perencanaan konstruksi
Apa yang Diperiksa Sebelum Kubah Diproduksi?
Tim teknis memulai dari pengukuran dudukan kubah dan kondisi dak beton. Data tersebut digunakan untuk menentukan diameter kerja, bentuk kubah, serta susunan rangka yang sesuai.
Area sambungan juga diperiksa karena berhubungan langsung dengan aliran air. Detail waterproofing, tanggul, dan bendungan air kemudian disesuaikan dengan kondisi bangunan sebelum spesifikasi pekerjaan dituangkan dalam kontrak.
Tanya jawab
Pertanyaan tentang Konstruksi Kubah
Apakah ukuran dudukan pada gambar berlaku untuk semua kubah?+
Tidak. Gambar diameter 8 meter merupakan contoh teknis. Ukuran final ditentukan setelah dak dan struktur bangunan diukur langsung.

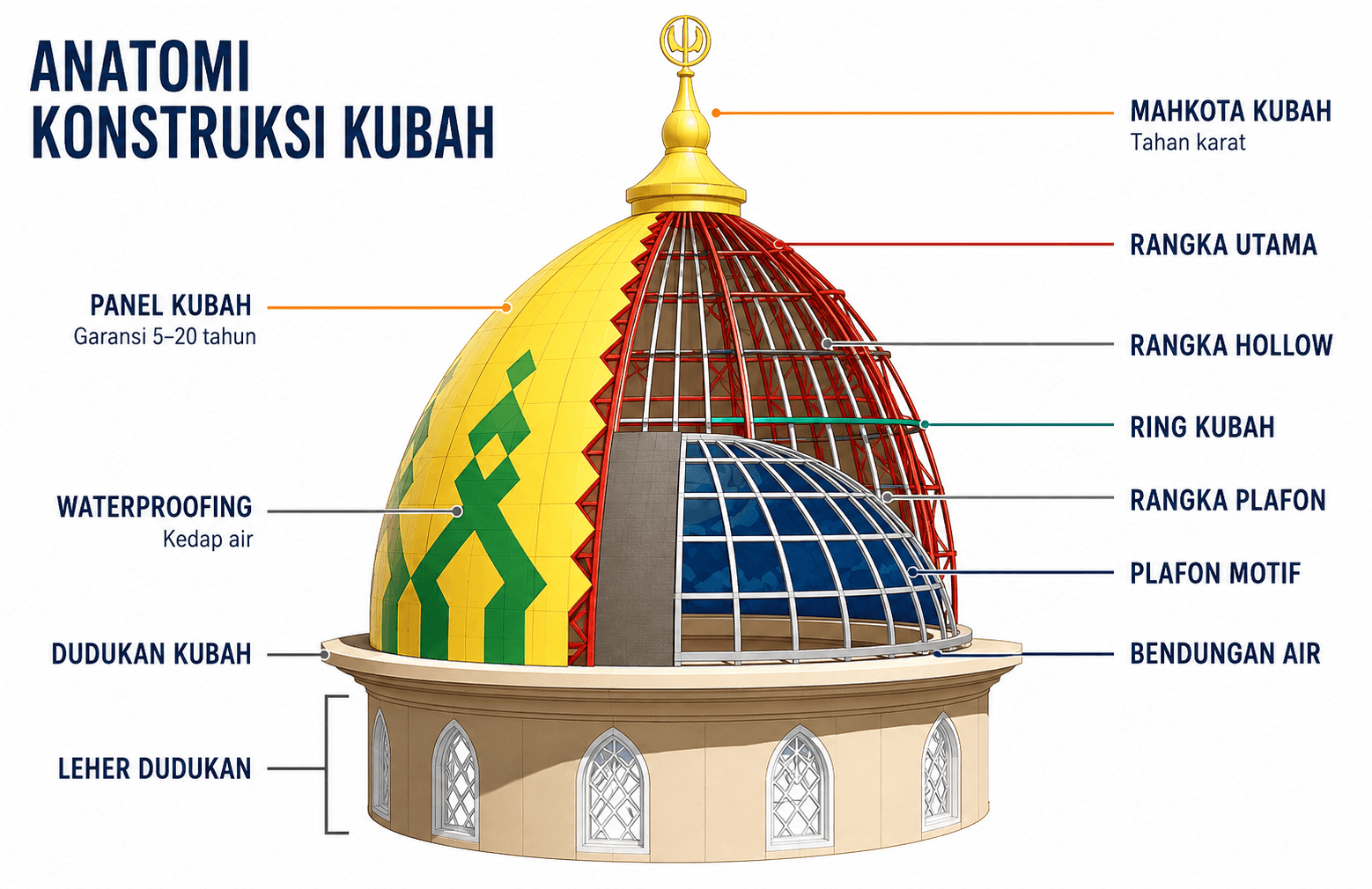

Apa saja bagian utama konstruksi kubah masjid?+
Bagian utamanya meliputi dudukan, rangka utama, hollow, gording, ring kubah, panel penutup, rangka plafon, waterproofing, dan mahkota kubah.
Mengapa survei lokasi perlu dilakukan sebelum produksi?+
Survei memastikan ukuran dudukan, bentuk kubah, kebutuhan rangka, dan detail sambungan sesuai dengan kondisi bangunan. Hasilnya menjadi dasar fabrikasi dan pemasangan.
Konsultasikan ukuran dudukan dan kebutuhan rangka kubah
Kirim foto bangunan, lokasi, dan perkiraan diameter. Tim kami akan membantu menentukan langkah berikutnya.
